Визуализация данных о состоянии Платформы

Для просмотра динамики различных метрик состояния Платформы за определенные периоды времени перейдите в Обслуживание > Метрики.

На странице отображается область фильтрации и управления диапазоном данных.

Для изменения диапазона времени в поисковой строке нажмите кнопку calendar blue и выберите даты начала и окончания (предустановленный диапазон времени равен 24 часам от текущего времени).

Рисунок 1.

Нажмите кнопку indexSettings blue в поисковой строке и задайте фильтры:

Рисунок 2.

  • тип компонента:


  • имя компонента;

  • хост (если тип компонента "system", "disk" или "receiver");

  • метрики компонента.

После того, как выбраны значения, нажмите кнопку "Поиск".

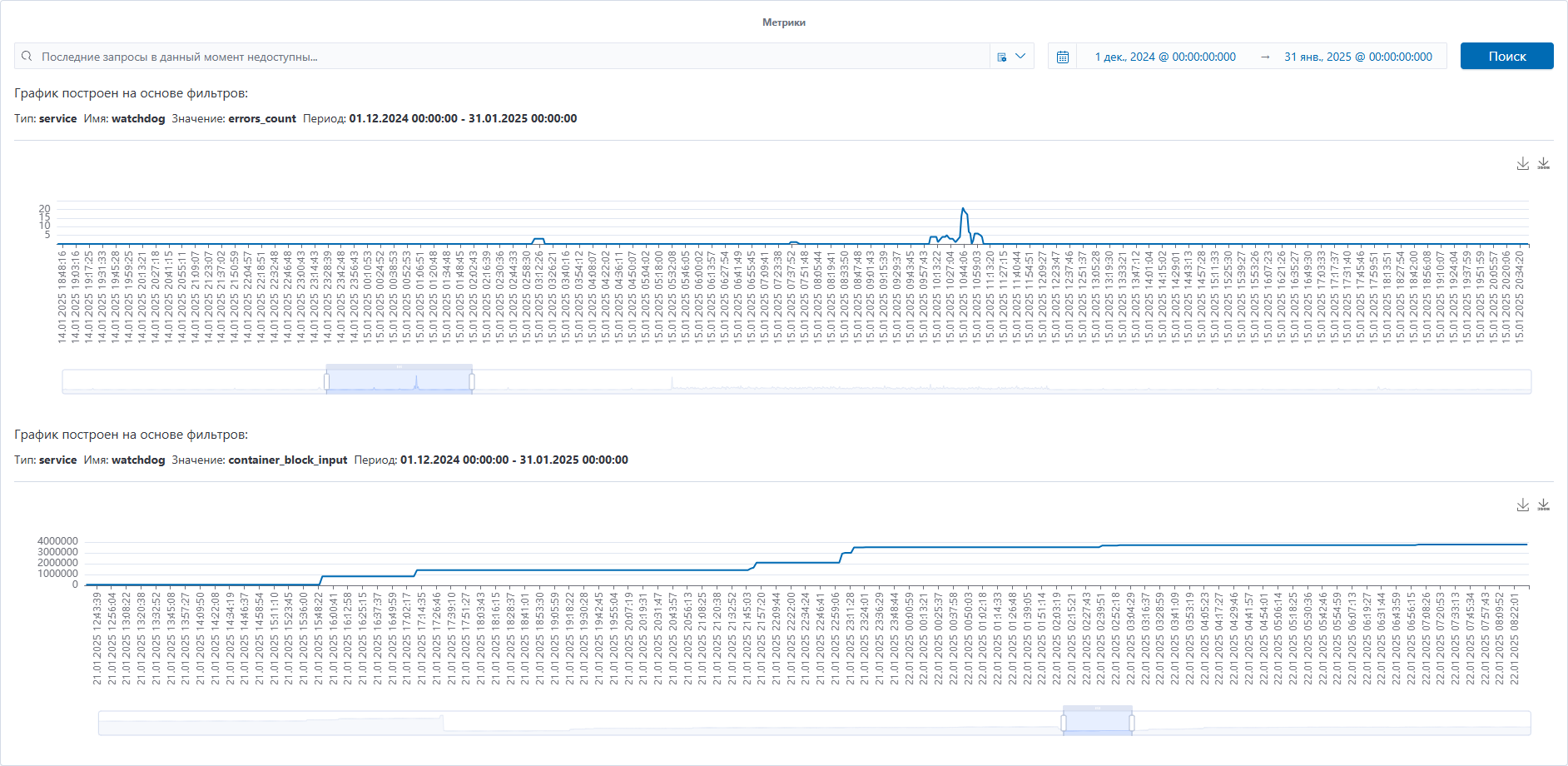

В области представления данных отобразятся графики, если по выбранным метрикам есть данные. Графики располагаются друг под другом, над графиками есть подписи согласно заданным фильтрам, как показано в примере на рисунке ниже.

Рисунок 3.

Ползунок под графиком выполняет функцию масштабирования. С его помощью можно менять отображаемый на графике интервал, сдвигая границы ползунка или перемещая ползунок влево/вправо по временной шкале в рамках заданного периода выдачи данных.

Для выгрузки графика в виде картинки нажмите кнопку download grey.

Для выгрузки данных графика в виде JSON файла нажмите кнопку download json grey.
