Модель данных представляет собой единый шаблон, который превращает разрозненные данные из разных систем (логи, события) в понятную и структурированную схему хранения с дальнейшей возможностью автоматического построения аналитической статистики и отчётности по различным источникам.
Схема модели данных:
Схема для модели данных содержит 60 полей (см. Приложение 1). Схема модели данных предполагает хранение полученных данных от источников в хранилище на базе ClickHouse.
Текущая версия модели данных позволяет автоматизировать процесс аналитического построения контента (дашборды, профили) в Платформе при подключении источников.
1. Подключить источники в модели данных:
На текущий момент в модели данных для построения различных аналитических сценариев используются следующие источники данных.
В шаблонах коннекторов FileShare (NGR Model) и Exchange_msgtrk (NGR Model) по умолчанию в блоке input указано udp. Нужно поменять на beats.
| Источник | Название коннектора (модель данных) |
|---|---|
Netflow | nes_dp_model_netflow |
FileShare (события Windows с кодами 4663, 5140, 5145, 4670 и 4656 - мониторинг доступа к объектам файловой системы) | nes_dp_model_fileshare |
Exchange MSGTRK | nes_dp_model_exchange_msgtrk |
Winevent (события Windows с кодами 47xx - изменения учётных записей пользователей и групп) | nes_dp_model_winevent |
MS AD | nes_dp_model_ad_users |
MS AD | nes_dp_model_ad_groups |
2. Проверить, что данные из коннектора попадают в БД:
Перейти в раздел Данные > Хранилище и выбрать нужную БД и таблицу в ней.
3. Создать Materialized View для построения аналитических сценариев:
Реализуется с использованием python-скрипта create_mat_views.py в разделе Данные > Скрипты. Запустить один раз под конкретный источник (расписание настраивать не нужно).
4. Запустить скрипты для пополнения словарей:
В скриптах нужно указать названия таблиц перед запуском.
В следующей таблице перечислены встроенные словари.
| Словарь | Назначение | Как происходит наполнение |
|---|---|---|
dict_netflow_transp_proto | Словарь с транспортными протоколами, который предназначен для обогащения информации по передаваемому трафику Netflow (соответствие числовых идентификаторов протоколов в netflow данных текстовым названиям). Список транспортных протоколов фиксированный. | После инсталляции Платформы и развертывания компонента хранения данных. Важно! Если удалить какие-то записи по умолчанию, то при повторном развертывании компонента Хранилища они вернутся. |
dict_tor_nodes | Словарь с TOR-нодами, который предназначен для обогащения информации по взаимодействию с TOR-нодами. | Скриптом tor_nodes.py в разделе Данные > Скрипты. Важно! Не забудьте прописать в скрипте правильный SERVER_NAME (если надо - также USER_NAME и PASSWORD_DATA). В расписании запуска скрипта необходимо установить запуск каждые 2 часа, чтобы получать актуальный список TOR-нод. Не рекомендуется запускать скрипт более одного раза в 30 минут, т.к. на ресурсе https://www.dan.me.uk/torlist/?exit стоит блокировка по количеству запросов от IP-адреса. Обновление скрипта будет работать только на инсталляциях с доступом в Интернет. Для инсталляций из закрытого контура необходимо подгружать скачанный актуальный список TOR-нод из файла. |
dict_departments | Департаменты | Скриптом departaments.py в разделе Данные > Скрипты. Важно!
|
dict_ip_fqdn | Соответствия ipv4 адресов - fqdn | Скриптом ip_fqdn.py в разделе Данные > Скрипты. Важно!
|
5. Проверить, что в разделах xBA и Аналитика доступны сценарии:
Данные, поступившие от источника, с помощью маппинга полей в коннекторе записываются в универсальную таблицу в ClickHouse (1 слой - Core Layer), после чего у пользователя появляется возможность выбора сценария построения аналитического контента (дашборды, профили).

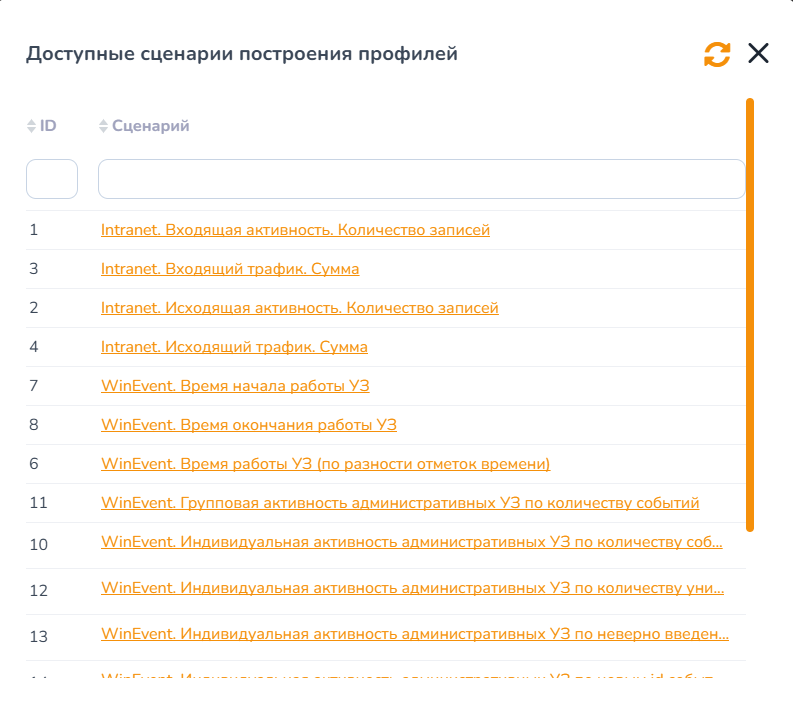

Для автоматического построения профилей пользователь переходит в раздел xBA > Профили xBA, нажимает кнопку
"Доступные сценарии" и выбирает интересующий сценарий в списке.

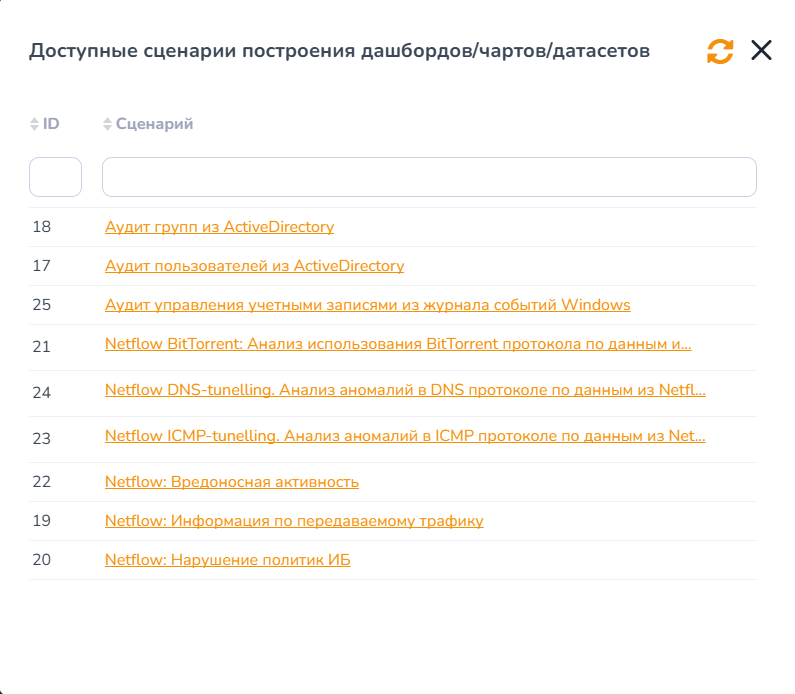

Для автоматического построения дашбордов пользователь переходит в раздел Аналитика > Дашборды, нажимает кнопку "Доступные сценарии" и выбирает интересующий сценарий в списке.
Срабатывает механизм автогенерации контента и определяется упрощенная таблица (2 слой) в зависимости от выбранного сценария.
6. Запустить новые сценарии аналитики нажатием на кнопку
"Выполнить":
При запуске сценариев в качестве доступного источника обязательно выбирать mat view с пометкой mv_nes.
В следующей таблице представлены источники для автогенерации контента.
| Источник | Таблица для автодашбордов | Таблица для автопрофилей |
|---|---|---|
WinEvent | picker_tables.mv_nes_dp_model_winevent | picker_tables.mv_nes_dp_model_winevent |
Netflow | picker_tables.mv_nes_dp_model_netflow | picker_tables.mv_nes_dp_model_netflow |
Exchange MSGTRK | picker_tables.mv_nes_dp_model_exchange_msgtrk | picker_tables.mv_nes_dp_model_exchange_msgtrk |
FileShare | picker_tables.mv_nes_dp_model_fileshare | picker_tables.mv_nes_dp_model_fileshare |
MS AD | Работает в кейсах автоподстановка имени таблицы, поэтому здесь выбрать актуальные таблицы с данными AD. Например, picker_tables.ad_groups и picker_tables.ad_users | |
Приложение выполняет подстановку имени дашборда или профиля, подстановку соответствующих БД и таблицу из сценария и генерирует новый контент в системе.
| При автогенерации профилей метапрофили так же создаются автоматически. |
Факт запуска сценария заносится во внутреннюю таблицу "schema_scenario_usages" со списком срабатываний.
Если в настройках хранилища для определенных сценариев включен автоматический запуск, то раз в 7 минут происходит поиск совпадения набора столбцов таблиц хранилища с наборами в схемах Платформы. Определяются таблицы, на которых еще не выполнялось срабатывание сценария, после чего запускается автоматическое создание дашборда или профиля.
Описание сценариев по модели данных:
Описание сценариев по модели данных для автоматической генерации дашбордов приводится в документе "Руководство пользователя. Часть 2".
Описание сценариев по модели данных для автоматической генерации профилей приводится в документе "Руководство пользователя. Часть 3".
