Выбор типа чарта
Можно поменять на Круг или Радар, диаграмма перестраивается под новый тип
Донат/круг/радар
Параметры отображения чарта с типом "Донат","Круг" или "Радар"
| Блок параметров | Параметр | Элемент | Обяз. | Описание |
|---|---|---|---|---|
Источник | Тип чарта | Поле выбора типа чарта | + | |
Датасет | Поле выбора датасета | + | Выбор датасета из списка доступных, данные из которого будут использоваться для построения чарта | |
Фильтры | Фильтры | - | Блок добавления фильтров на поля Датасета в формате списка сочетаний <поле-функция-значение> | |
Группировка | Группировка | - | Блок выбора полей для группировки в формате списка сочетаний <поле-модификатор> | |
Агрегация | Агрегация | - | Блок установки агрегации в формате списка сочетаний <поле-функция> | |

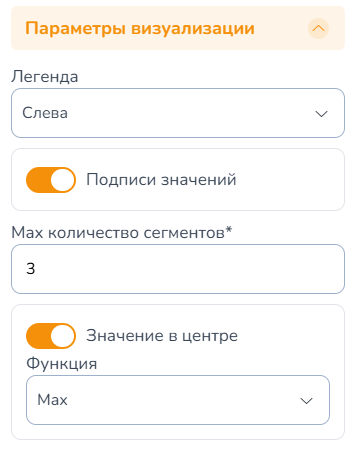

Параметры визуализации | Легенда |
Переключатель "Подписи значений" | - | Определите место размещения легенды в чарте При необходимости включите отображение подписи значений около сегментов диаграммы. Формат подписей: "метка сегмента/Другое + соответствующее ему значение + соответствующая ему доля" |

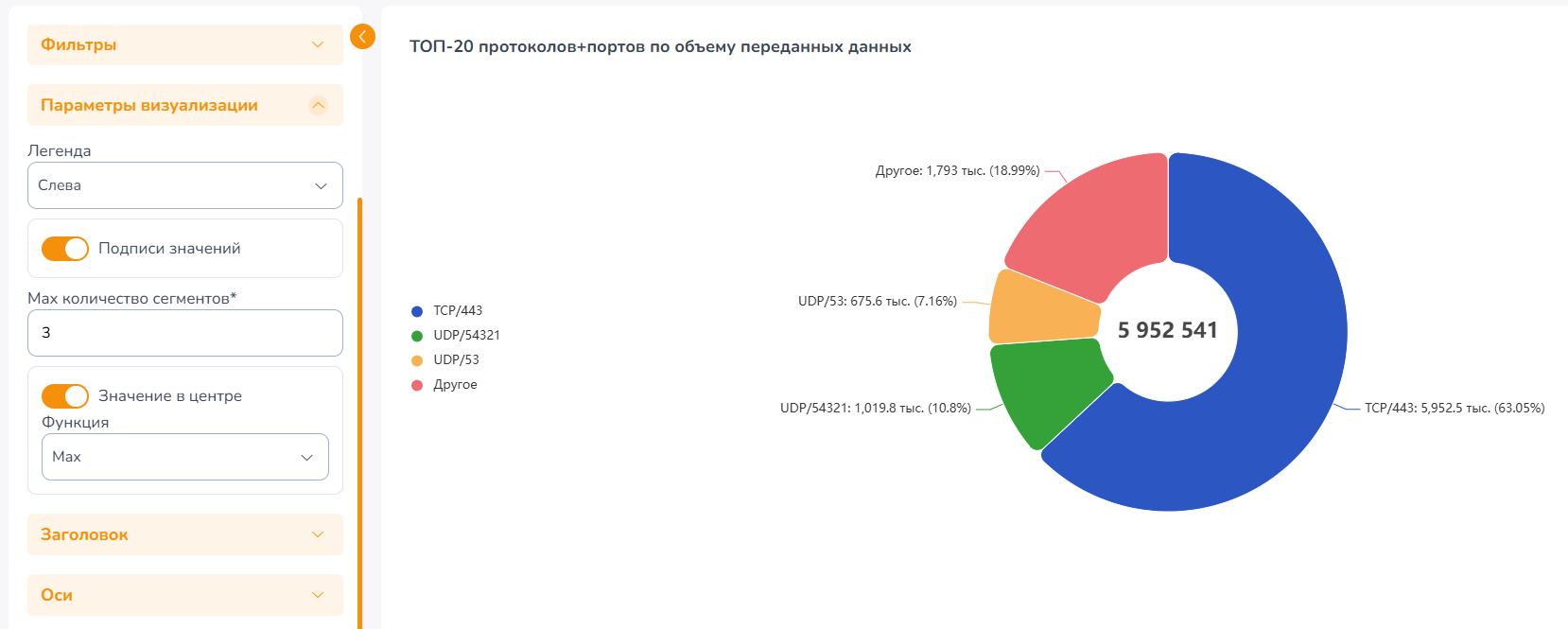

Донат с легендой слева:
| Блок параметров | Параметр | Элемент | Обяз. | Описание |
|---|---|---|---|---|
Параметры визуализации | Мах количество сегментов | Поле ввода от 1 до 50 | + | Введите максимальное количество сегментов, для которых видно именно их значение По умолчанию – 10 Максимум – 50 Не вошедшие метки группируются в сегмент "Другое". Значение для этого сегмента вычисляется как сумма всех значений, не вошедших в ТОП максимальных |

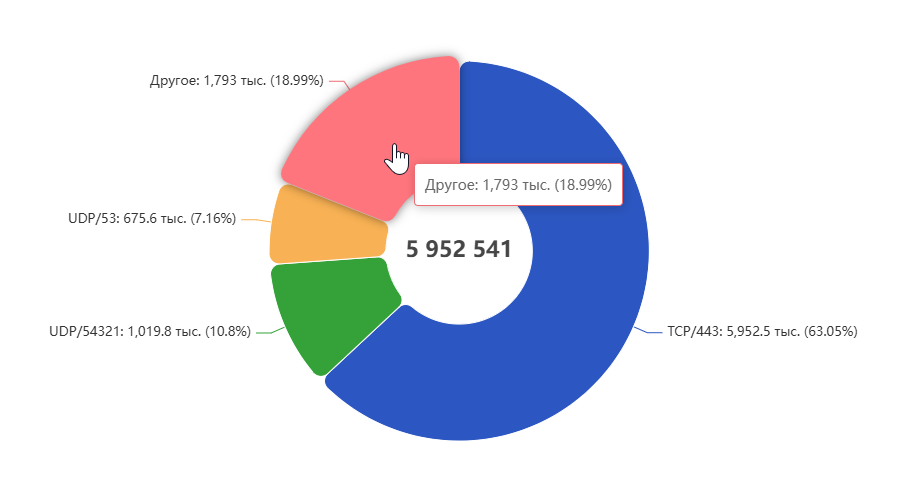

Донат с сегментом "Другое":
| Блок параметров | Параметр | Элемент | Обяз. | Описание |
|---|---|---|---|---|
Параметры визуализации | Значение в центре | Переключатель "Значение в центре" Раскрывающийся список "Функция":
| - | Параметр присутствует для типов Донат и Радар, для Круга отсутствует Включите параметр "Значение в центре", если требуется выводить значение в центре чарта, и выберите функцию расчета Если на ось Y не добавлено поле, то функция расчета значения в центре применяется только к меткам на оси Х Если на ось Y добавлено поле, то функция расчета значения в центре применяется к значениям на оси Y Если параметр "Значение в центре" выключен, то в центре диаграммы ничего не выводится |
| Блок параметров | Параметр | Элемент | Обяз. | Описание |
|---|---|---|---|---|
Заголовок | Заголовок чарта | - | Аналогично типу чарта "Таблица" | |

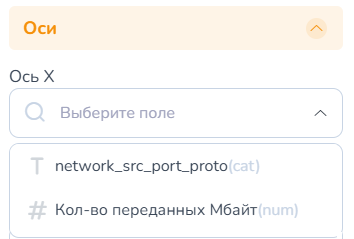

Оси | Ось Х | Раскрывающийся список с доступными типами данных: num, dat, datT, cat, keyword | + | Выберите столбец датасета, значения из которого будут использоваться в качестве "меток" сегментов доната |
| Блок параметров | Параметр | Элемент | Обяз. | Описание |
|---|---|---|---|---|

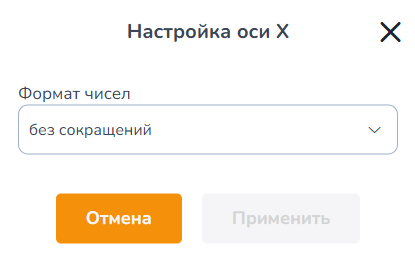

Оси | Ось Х | Кнопка "Настроить ось Х" | - | Кнопка активна, если выбран формат даты или формат чисел, отличный от "единиц": В модальном окне настройте формат даты (данные с типом dat/datT, формат по умолчанию - DD.MM.YYYY HH:mm:ss) Или выберите формат чисел (данные с типом num - тыс., млн., млрд., трлн., без сокращений) После выбора формата даты/чисел все подписи к сегментам чарта приводятся к заданному виду |
| Блок параметров | Параметр | Элемент | Обяз. | Описание |
|---|---|---|---|---|
Оси | Ось Y |
| - | Не обязательный параметр Если на ось Y не добавлено поле, то автоматически применяется функция подсчета количества каждого из показателей, а на диаграмме выводится их распределение в порядке убывания (от большего значения к меньшему) Диаграмма состоит из первых максимальных по значениям сегментов из параметра визуализации "Мах количество сегментов" |

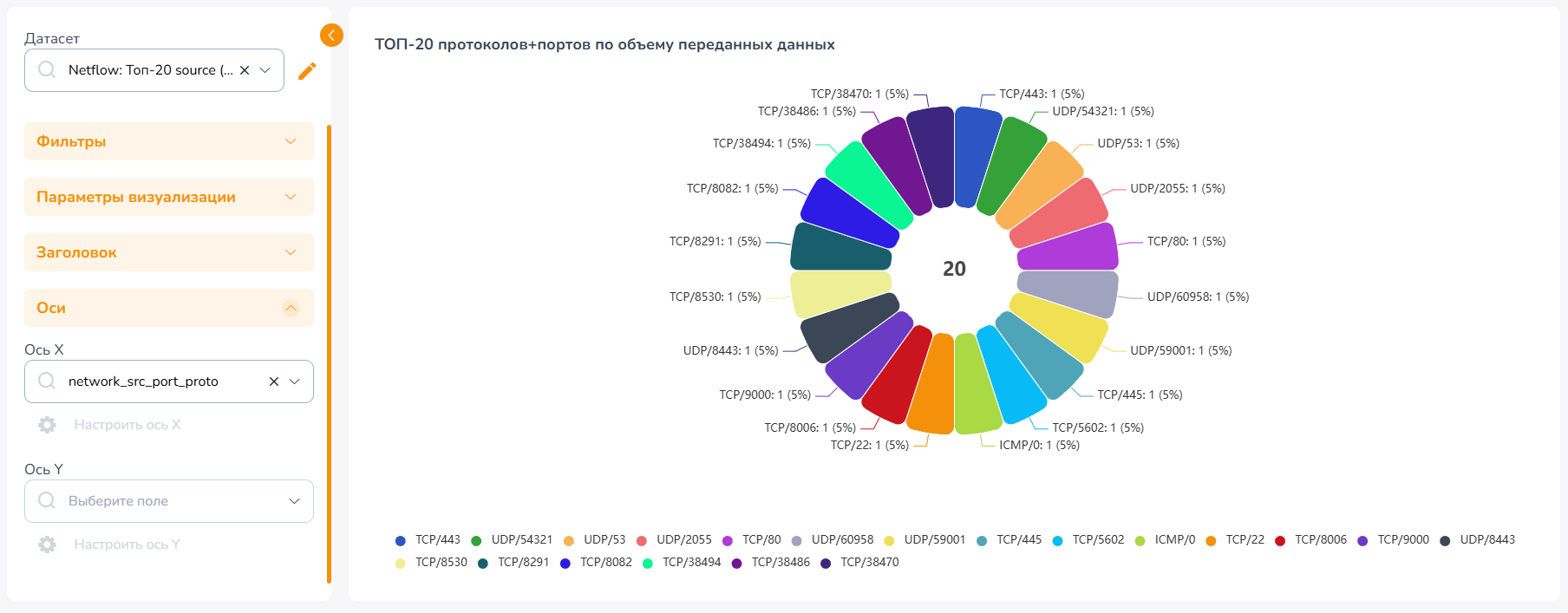

Пример доната, для которого выбрано поле меток только для оси Х:
| Блок параметров | Параметр | Элемент | Обяз. | Описание |
|---|---|---|---|---|
Оси | Ось Y | Если выбран столбец датасета для размещения значений на оси Y, то доля каждого сегмента доната соответствует значению из серии для оси Y Для оси Y можно выбрать только одну серию (столбец данных) Диаграмма состоит из первых максимальных по значениям сегментов из параметра визуализации "Мах количество сегментов" |

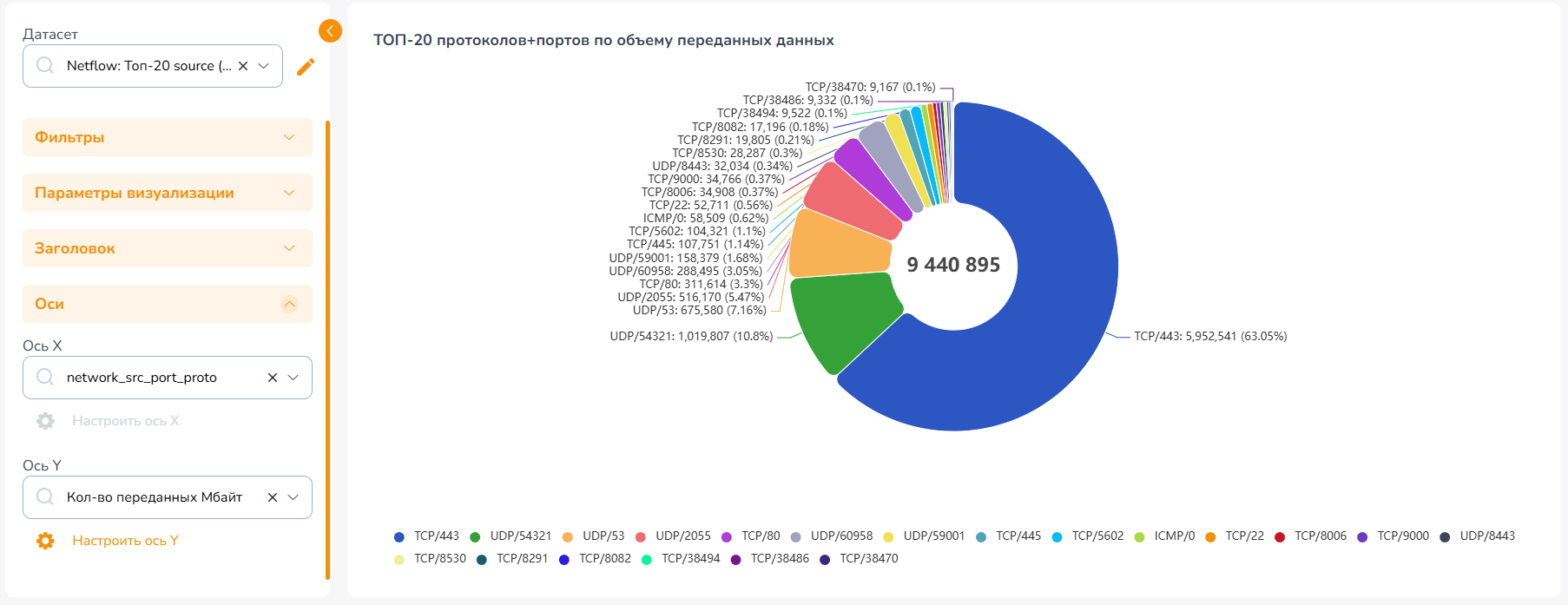

Пример доната, для которого выбрано поле меток для оси Х и серия данных для оси Y:
| Блок параметров | Параметр | Элемент | Обяз. | Описание |
|---|---|---|---|---|
Оси | Ось Y | Кнопка "Настроить ось Y" | - | Выберите формат чисел (данные с типом num - тыс., млн., млрд., трлн., без сокращений) После выбора формата чисел все подписи к сегментам чарта приводятся к заданному виду |

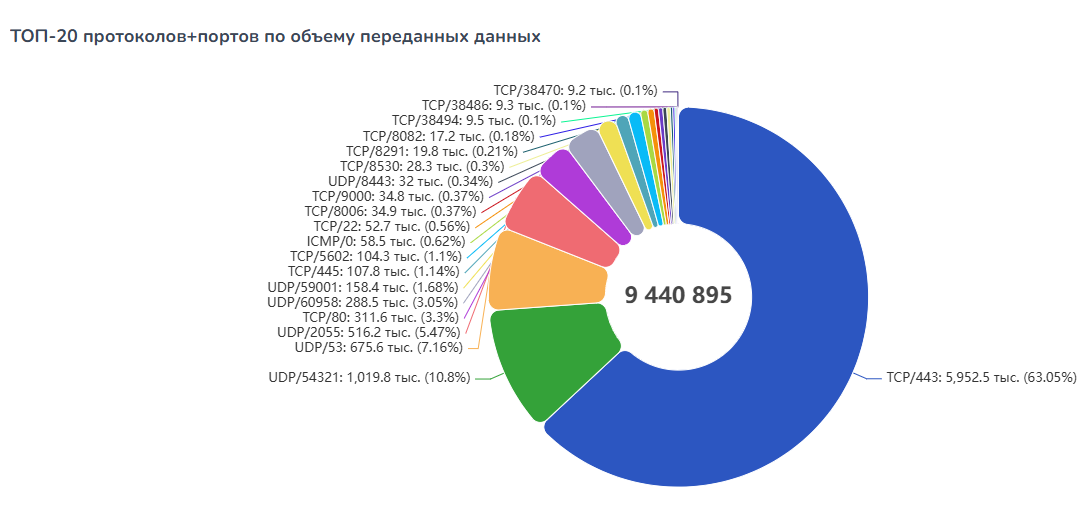

Донат с приведенным форматом чисел к тыс.:
В области просмотра чарта доступны следующие возможности:
При отображении сегментов используется предустановленный набор цветов. Если количество отображаемых сегментов больше - предустановленные цвета используются повторно.
Если подписи значений на диаграмме выключены, то при наведении курсора на сегмент выводится всплывающая подсказка, содержащая: имя метки в сегменте, значение, доля в %. Если подписи значений включены, то подсказка не выводится.
Числовые значения (num) всегда выводятся с разделителем разрядов "запятая". Деление до десятых выводится с разделителем "точка".

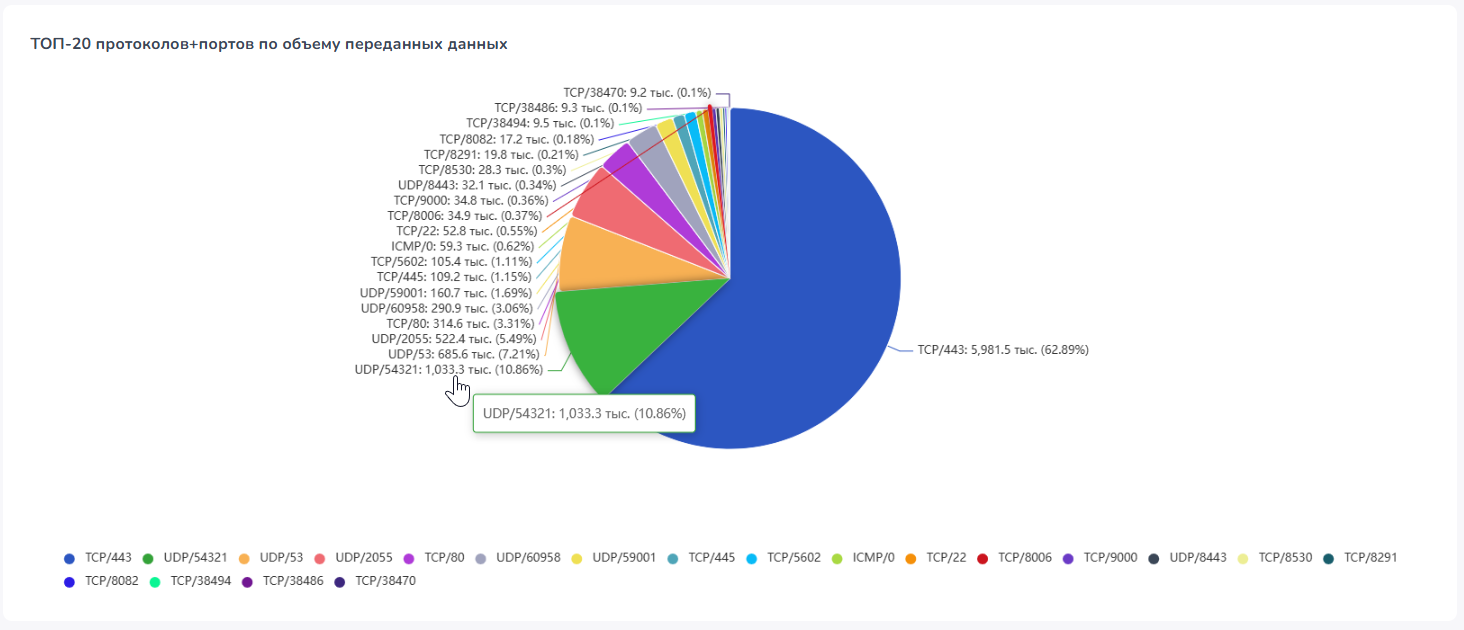

Пример чарта "Круг" с выводом значений, приведенных к тысячам:
